Vinkelgir
Også kalt vinkelveksel

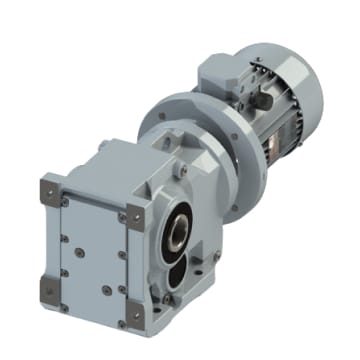

Vinkelgir (vinkelveksel) og koniske girmotorer fra Benzlers, Busck, Cidepa og Innomotics, med 90 graders kraftoverføring.
Kort forklart
Et vinkelgir, også kalt vinkelveksel, endrer retningen på kraftoverføringen med 90 grader ved hjelp av koniske tannhjul. Det brukes der motoren må stå på tvers av den drevne akselen.
Velg type
Produkter
Her ser du et utvalg. Gjennom leverandørene våre skaffer vi rundt 25 000 produkter, så spør oss hvis du ikke finner det du trenger.
Hva brukes vinkelgir til?
Et vinkelgir snur kraftoverføringen 90 grader, så motoren kan stå på tvers av den drevne akselen. Det sparer plass langs transportbånd, rullebaner, kraner, omrørere og pakkemaskiner. Vinkelgir med koniske tannhjul har høy virkningsgrad og passer for lang driftstid.
Vinkelgir eller vinkelveksel?
Det er det samme. Vinkelgir og vinkelveksel er to navn på samme girtype. Du ser også konisk gir og kjeglehjulsgir.
Vinkelgir eller snekkegir?
Begge gir 90 graders vinkel. Et vinkelgir med koniske tannhjul har høyere virkningsgrad og bruker mindre strøm. Et snekkegir gir høyere utveksling i ett trinn og er ofte rimeligere for små effekter. Ved mange driftstimer per år betaler vinkelgiret seg ofte tilbake i lavere strømforbruk.
Slik velger du riktig vinkelgir
- Effekt, turtall og dreiemoment: Beregn moment på utgående aksel med servicefaktor. Kalkulatoren hjelper deg.
- Montering: Fotmontert, flensmontert eller akselmontert med hulaksel.
- Motor: IEC-standardmotor, også med brems eller frekvensomformer.
- Utgående aksel: Massiv aksel på én eller begge sider, eller hulaksel.
Vinkelgir vi fører

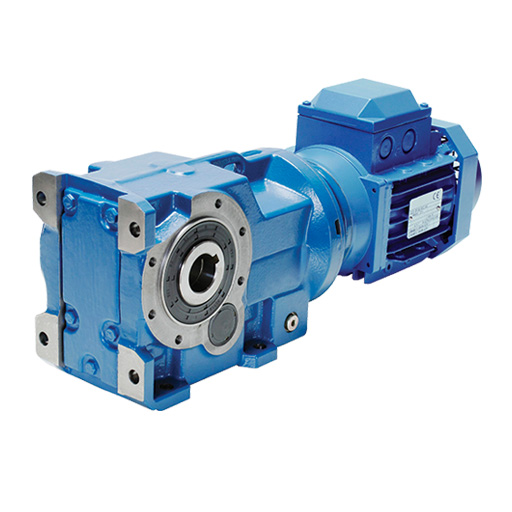

Benzlers Serie K har dreiemoment opptil 50 000 Nm og deler komponenter med Serie M og F, som gir kort leveringstid. For større industrielle drifter, se vinkelgir for industri.
Vanlige spørsmål
Er vinkelgir og vinkelveksel det samme?
Ja. Det er to navn på samme girtype, som snur kraften 90 grader.
Hvorfor velge vinkelgir framfor snekkegir?
Vinkelgir med koniske tannhjul har høyere virkningsgrad og lavere strømforbruk, særlig ved lang driftstid.
Kan dere levere vinkelgir med hulaksel?
Ja. Vinkelgir finnes både med massiv aksel og hulaksel for direkte montering på akselen.
