Snekkegir
Også kalt snekkeveksel
Snekkegir (snekkeveksel) og skruegirmotorer fra Benzlers, Busck, Innomotics og Motive. Kompakte vinkelgir med høy utveksling.
Kort forklart
Et snekkegir, også kalt snekkeveksel, overfører kraft med en skrueformet snekke som driver et tannhjul i 90 graders vinkel. Det gir høy utveksling i én kompakt enhet og er selvlåsende i mange utførelser.
Velg type
Produkter
Her ser du et utvalg. Gjennom leverandørene våre skaffer vi rundt 25 000 produkter, så spør oss hvis du ikke finner det du trenger.
Hva brukes snekkegir til?
Snekkegir brukes der du trenger stor nedgiring i en kompakt enhet, og der motoren skal stå i 90 graders vinkel på den drevne akselen. Typiske bruksområder er transportbånd, skruetransportører, pakkemaskiner, ventilaktuatorer og små omrørere.
Snekkegir kan også brukes på porter og løfteutstyr, men bare når anlegget har egen brems, fordi snekkehjulet av bronse er det svakeste leddet. I mindre anlegg med høy utveksling er det en fordel at giret er selvsperrende, slik at du ofte slipper egen brems. Det finnes tabeller som viser når et snekkegir blir selvsperrende.
Snekkegir eller snekkeveksel?
Det er det samme. Snekkegir og snekkeveksel er to norske navn på samme girtype, og begge brukes i industrien. I bransjen brukes også ordet snekkegear. Leverandører kaller dem gjerne skruegir, siden snekken er en skrue som driver et hjul.
Slik fungerer et snekkegir
En snekke, altså en skrueformet aksel av herdet stål, driver et snekkehjul som vanligvis er laget av bronse. Fordi snekken må rotere mange ganger for å flytte snekkehjulet én tann, får du høy utveksling i ett enkelt trinn. Kombinasjonen stål mot bronse gir rolig og stille gange.
Slik velger du riktig snekkegir
- Utveksling og turtall: Hvor raskt skal den drevne akselen gå? Utvekslingen bestemmes av motorens turtall delt på ønsket utgående turtall.
- Dreiemoment: Beregn nødvendig moment på utgående aksel, og legg til en servicefaktor for støt, hyppige starter og driftstimer per døgn.
- Virkningsgrad: Snekkegir har lavere virkningsgrad enn tannhjulsgir, særlig ved høy utveksling. Ved lange driftstider kan et kombinasjonsgir, som Benzlers serie C med tannhjulstrinn først og snekketrinn sist, være mer energieffektivt.
- Selvlåsing: Mange snekkegir kan ikke drives baklengs fra utgående aksel. Det kan være en fordel, men selvlåsing kan aldri garanteres fullt ut, for eksempel ved vibrasjoner. Der lasten ikke må kunne gå tilbake, bør du bruke en egen brems.
- Montering: Velg mellom fotmontert, flensmontert eller akselmontert utførelse, og hulaksel eller én eller to massive utgående aksler.
- Miljø: I næringsmiddelindustri og våte miljøer finnes snekkegir med beskyttende belegg og rustfri hulaksel, for eksempel Benzlers BS i miljøversjon.
Snekkegir vi fører

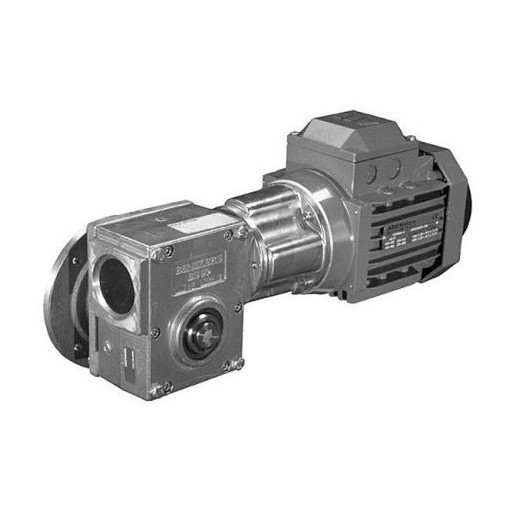

- Benzlers serie BS: Kompakt snekkegir i aluminium, som frittstående gir eller komplett girmotor med IEC-motor.
- Benzlers serie C: Kombinasjonsgir med tannhjuls- og snekketrinn, opptil 45 kW og 10 000 Nm.
- Motive: Snekkegirmotorer, også i ATEX-utførelse for eksplosjonsfarlige områder. Sett sammen girmotoren i konfiguratoren.
Er du usikker på hvilket gir som passer? Send oss motorens effekt, ønsket utgående turtall og hva giret skal drive, så finner vi riktig løsning.
Vanlige spørsmål
Er snekkeveksel og snekkegir det samme?
Ja. Snekkegir og snekkeveksel er to navn på samme girtype. I bransjen brukes også snekkegear og skruegir.
Er et snekkegir selvlåsende?
Mange snekkegir kan ikke drives baklengs fra utgående aksel, men det kan ikke garanteres fullt ut. Ved vibrasjoner eller støt kan lasten likevel bevege seg. Bruk en egen brems der det er kritisk.
Når bør jeg velge et annet gir enn snekkegir?
Ved lange driftstider og høy effekt kan et tannhjulsgir eller vinkelgir med koniske tannhjul gi lavere strømforbruk, fordi virkningsgraden er høyere. Levetiden er ofte også lengre.
Kan jeg bruke min egen elektromotor?
Ja. Snekkegirene fra Benzlers, Busck og Motive leveres for IEC-standardmotorer, så du kan bruke en motor du allerede har, eller få den levert sammen med giret.
Hva trenger dere for å gi pris?
Motorens effekt i kW, ønsket utgående turtall, monteringsmåte og hva giret skal drive. Har du et gammelt gir, er typeskiltet ofte nok. Se slik leser du typeskiltet.
