Fleksible koblinger
Fleksible akselkoblinger fra Ringspann og Samiflex: klokoblinger, skivekoblinger og tannkoblinger som tar opp skjevhet og vibrasjon.
Kort forklart
En fleksibel kobling forbinder to aksler og tar samtidig opp små skjevheter, aksielle bevegelser og vibrasjoner mellom dem. Det beskytter lagre, gir og motor mot unødig slitasje.
Velg type
Produkter
Her ser du et utvalg. Gjennom leverandørene våre skaffer vi rundt 25 000 produkter, så spør oss hvis du ikke finner det du trenger.
Hva brukes fleksible koblinger til?
En fleksibel kobling sitter mellom motor og gir, mellom gir og maskin, eller mellom motor og pumpe. Den overfører dreiemomentet og tar samtidig opp små skjevheter mellom akslene. Det beskytter lagre og tetninger, og demper støt og vibrasjoner fra drivverket.
Typer fleksible koblinger

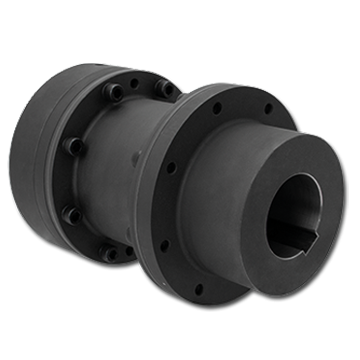

Klokoblinger
To nav med klor og et elastisk element imellom. Kompakte, vedlikeholdsfrie og elektrisk isolerende. Eksempler: Samiflex og Flender Bipex-S.
Viktig: Når elementet er borte, går noen klokoblinger fri (Samiflex), mens på andre går klørne i hverandre (Rotex). Noen ganger er det viktigere at driften går videre selv uten element.
Gummiskive- og dekkoblinger
Svært elastiske og gode til å dempe torsjonsvibrasjoner, for eksempel fra forbrenningsmotorer og stempelkompressorer. Eksempler: Flender Elpex-S og Elpex-B.
Tannkoblinger
Overfører svært høye momenter på liten plass og tar opp vinkelavvik. Eksempler: Flender Zapex.

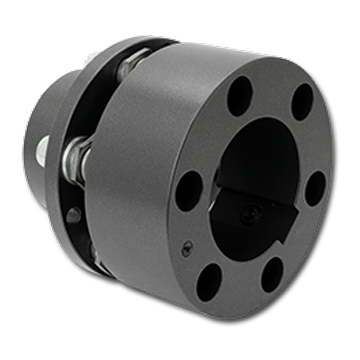

Lamellkoblinger
Vridningsstive og vedlikeholdsfrie, brukt i kompressorer, turbiner og pumper med høyt turtall. Eksempel: Flender N-Arpex.
Slik velger du riktig fleksibel kobling
- Dreiemoment og servicefaktor: Nominelt moment ganger servicefaktor for driften. Se kalkulatoren.
- Skjevhet: Hvor mye vinkel-, radial- og aksialavvik må tas opp?
- Dempning: Trenger drivverket dempning av støt og vibrasjoner, eller er presis og vridningsstiv overføring viktigst?

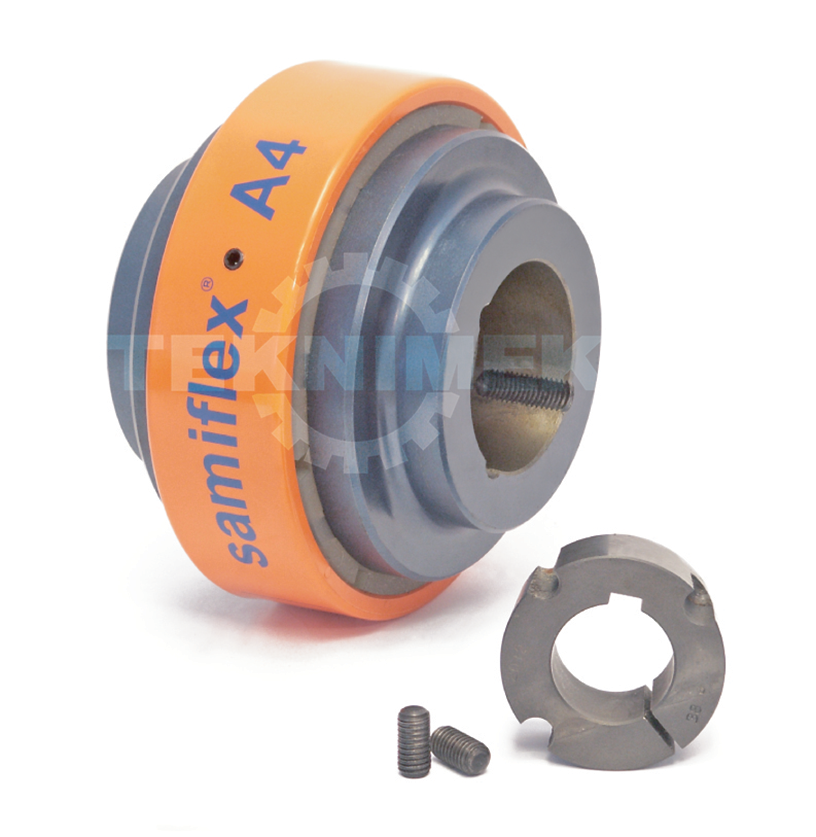

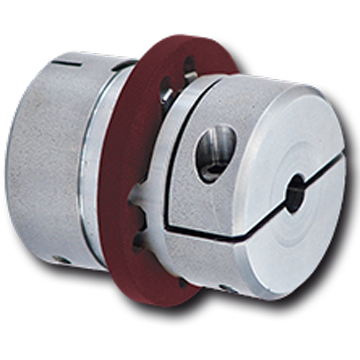

- Nav og akseldiameter: Kilespor, Taper Lock eller klemnav.

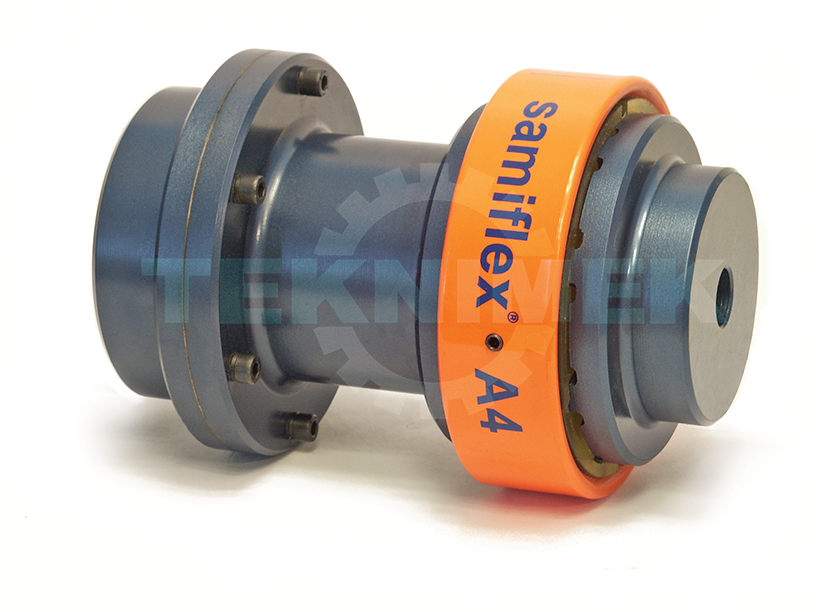

- Bytte av element: Med mellomstykke kan elementet byttes uten å flytte maskinene.
Vanlige spørsmål
Hvilken fleksibel kobling passer mellom motor og pumpe?
Oftest en klokobling eller tappkobling. Med mellomstykke kan du demontere pumpen uten å flytte motoren.
Hvor ofte må elementet byttes?
Det avhenger av last, temperatur og innretting. Riktig innretting forlenger levetiden betydelig. Sjekk elementet ved vanlig vedlikehold.
Kan dere finne kobling ut fra en gammel?
Ja. Send typebetegnelsen eller mål på navene og akslene, så finner vi riktig kobling eller element.
