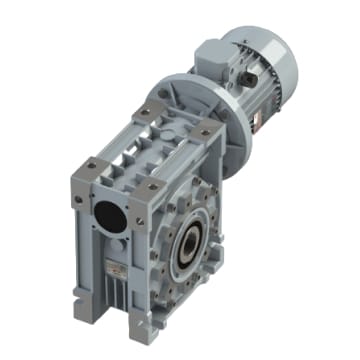

Cidepa Snekkevekselmotor Serie KM
Serie KM
Vår KM-serie skruegirmotorer, med en skrue- og tannhjulskonfigurasjon, er konstruert med et sprøytestøpt aluminiumshus. Det kubiske girkassedesignet gjør at motoren enkelt kan tilpasses montering fra alle tre bearbeidede sider.
Takket være monoblokkonstruksjonen, som naturlig støtter kreftene mellom skruen og hjulet, er hele girkassens slitestyrke sikret. Derfor opprettholder vi strenge krav til stivhet, selv om servicefaktoren er lavere sammenlignet med støpejernsgir.
Dersom du er interessert i dette produktet eller har andre spørsmål, ta gjerne kontakt med oss – klikk på "Send forespørsel" og send oss en melding. Vi står klare til å bistå.
Strukturelle egenskaper
KM-snekkevekselmotoren består av fire hovedkomponenter:
Hus,
Skrue,
Tannhjul,
- Motor.
Alle størrelser har hus i sprøytestøpt aluminium, noe som gir optimal ytelse for applikasjoner med lavt dreiemoment, samtidig som effektiviteten er på nivå med støpejernsprodukter.
Skruen er laget av herdede og slukne stålaksler med slipte tannsider.
Tannhjulet består av sentrifugalstøpt bronse (DIN GZ-CuSn 12 Ni2) smeltet på stål.
Disse høykvalitetskomponentene sikrer høy ytelse og lavt støynivå.
Produktet leveres som standard med hul aksel, men kan også fås med sylindrisk utgående aksel.
Andre detaljer:
NITRIL-BUTADIEN-gummitetninger i henhold til DIN 3760
Kvalitetslager
Aluminiumsoverflate
Alt dette gjør KM-snekkevekselmotoren til et svært attraktivt produkt i girmarkedet.
Monteringsposisjon
For korrekt installasjon og effektiv drift gjelder følgende:
Monter motoren på et plant underlag for å unngå vibrasjoner og spenninger.
Ved ujevne belastninger eller hyppige starter anbefales bruk av kompenserende koblinger, koblinger og momentbegrensere.
Ved eventuell lakkering: Beskytt oljetetningene for å forhindre uttørking.
Maskineringskrav: ISO-toleranse H7 eller h6 for hulaksler.
Selvbremsing / Tilbakedrift
KM-snekkevekselmotoren er i prinsippet ikke mulig å drive fra utgående aksel (irreversibel).
Men total irreversibilitet kan ikke garanteres på grunn av ytre påvirkninger som vibrasjoner. Derfor anbefales eksterne bremser når full irreversibilitet kreves.
Forhold som gir irreversibilitet:
Utgangseffektivitet < 0,55 (se teknisk datatabell).
Vedlikehold
Denne girtypen er permanent smurt og krever ikke vedlikehold.Smøring
Smøringen er kontinuerlig og fabrikkpåført, med raffinert olje som har rust- og slitasjebeskyttelse, samt beskyttelse for Fe-, Cu- og legeringsmaterialer.Oppfyller følgende standarder:
- CLP DIN 51517-3
- FGZ nivå 12
- AP GL-4
- US 224
- AGMA 250-04
