Kategorier: Gearmotorer, Tannhjulsveksel Merke: Cidepa

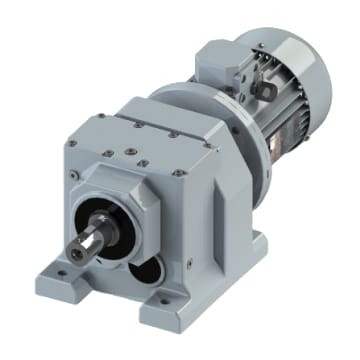

Cidepa CRM Tannhjulsvekselmotor eller gearmotor

CRM-serien med girmotorer kjennetegnes av koaksial plassering av inn- og utgående aksler, og er bygget opp av to eller tre tannhjulstrinn med skråskårne tannhjul. Deres fremste særtrekk er høy grad av kompakt design og stillegående drift.

Konstruksjonskvalitet og pålitelighet

Materialer av høy kvalitet kombinert med et kvalitetssikringssystem sertifisert i henhold til ISO 9001 gir serien høy pålitelighet, og sikrer sømløs integrering og tilpasning til ulike driftsmiljøer.

Dersom du er interessert i dette produktet eller har andre spørsmål, ta gjerne kontakt med oss – klikk på "Send forespørsel" og send oss en melding. Vi står klare til å bistå.

Send forespørsel

Beskrivelse
Tilleggsinformasjon

Hus

Girhuset og dekslene er produsert i slitesterkt GG20 grått støpejern. De er dimensjonert med god margin og har forsterkede ribber for å tåle store belastninger og vibrasjoner.

Tannhjul

Tannhjulene er produsert i herdet legert stål iht. IHA-spesifikasjoner:

Pinioner: F154 og F156, med bruddstyrke på hhv. 120 og 130 kg/mm²
Tannhjul: F155 og F158, med bruddstyrke på hhv. 95 og 110 kg/mm²

Både pinioner og hjul har en hardhet på 60–62 HRC. Alle flanker er slipt med høy presisjon.

Ved bruk av kjeglehjul eller vinkelgir benyttes spiralformede Gleason-hjul:

Pinion i F156-stål, bruddstyrke 130 kg/mm²
Hjul i F158-stål, bruddstyrke 110 kg/mm²

Alle deler gjennomgår overflateherding, herding og finlapping for stabil drift med lav vibrasjon.

teknimek-gearmotorer-tannhjulsveksel-cidepa-crm-koaksiale-hoymoment-gir-katalog

Last ned brosjyre

teknimek-gearmotorer-tannhjulsveksel-cidepa-crm-koaksiale-hoymoment-gir-bruksveiledning

Last ned brosjyre

Aksler og lager

Alle aksler er laget i IHA F155 legering (bruddstyrke 95 kg/mm²).Inngående aksel er helintegrert med pinion og fremstilles i F153 eller F156 for maksimal styrke. Presisjonslagre av høy kvalitet og tilstrekkelig størrelse benyttes. Akslenes anleggsflater er slipt etter strenge toleranser.Hul utgående aksel kan tilpasses med spesialaksler i ønsket form og lengde. Enkle og doble utgående aksler er tilgjengelige på forespørsel.

Tetning

Tetning oppnås med nitrilgummipakninger (NBR). Ved høye temperaturer benyttes pakninger i syntetisk fluor-gummi (VITON).

Smøring

Størrelsene 27–67 leveres ferdig fylt med syntetisk polyolefin-basert olje iht. ISO VG 320. Dette gir full oljetetthet og mulighet for montering i alle posisjoner.Fra størrelse 77 leveres enhetene uten olje – bruker må fylle selv og angi monteringsposisjon for korrekt plassering av påfylling, nivå- og tappeplugger.Brukermanual med vedlikeholds- og smøreinstruksjoner følger med hver enhet.

Ytelse og virkningsgrad

Effektverdiene i utvalgstabellene gjelder for jevn belastning, kontinuerlig drift i opptil 10 timer, uten støt eller overbelastning.Ved avvikende driftsforhold henvises det til korrektionsfaktorer i katalogen for nøyaktig dimensjonering.CRM-seriens gir har en virkningsgrad på mellom 98,5 % og 99 % per reduksjonstrinn.
