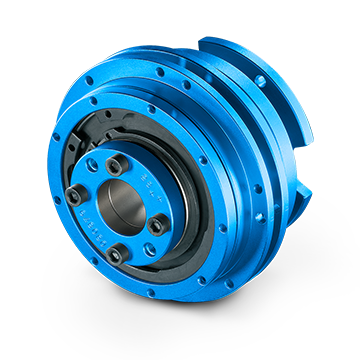

Flender ARPEX AKR/AKA Sikkerhetskopling

PÅLITELIG OG PRESIS

Pålitelig og presis: frikoblingssikringskoblinger fra ARPEX-porteføljen

Overbelastningskobling med fjærskivesystem

• Fjorten størrelser fra 13 Nm til 65 000 Nm frakoblingsmoment i to designvarianter

• Høy repeteringsnøyaktighet

• Temperaturområde: -30 °C til +80 °C

• Slarkfri dreiemomentoverføring

ARPEX sikkerhetskoblinger brukes der pålitelig beskyttelse mot overbelastning er nødvendig for moderne, høyverdige og dermed stadig mer kostbare maskiner.

Bruken av ARPEX sikkerhetskoblinger forhindrer lange driftsstans og reparasjoner som følge av overbelastningsskader i maskinsystemer, og bidrar dermed til å opprettholde systemets lønnsomhet.

Sikkerhetskoblingen avbryter kraftoverføringen i maskinsystemet på svært kort tid, og beskytter både mennesker og maskiner mot skader.

---

Slik fungerer det:

ARPEX momentbegrensere fungerer med presist tilpassede, formsluttende tannforbindelser. Under normal drift holdes tannene i inngrep av fjærspenningen fra fjærskivene, slik at dreiemomentet overføres fra navet via skivepakken til styrringene.

Ved overbelastning roterer styrringene i forhold til hverandre og presser tannene ut av inngrep. På et definert punkt i kontaktforholdet hopper fjærskivene til en negativ posisjon. Tannene er da ute av inngrep, styrringene har ingen kontakt, og dreiemomentoverføringen blir avbrutt.

---

To tilgjengelige koblingstyper:

• Standardversjon ARPEX AKR
  Egnet for kombinasjon med standardkomponenter fra ARPEX- og N-EUPEX-serien

• Påskyvningsversjon ARPEX AKA
  Egnet for kombinasjon med ulike driv-elementer som remskiver og tannhjul

ARPEX sikkerhetskoblinger er tilgjengelige i fjorten størrelser for dreiemoment fra 13 Nm til 65 000 Nm (høyere frakoblingsmoment på forespørsel).

---

Dine fordeler oppsummert

• Klar frakobling
  ARPEX sikkerhetskobling frakobler de sammenkoblede enhetene når frakoblingsmomentet nås – både ved langsom og rask økning av momentet.

• Full frakobling
  Etter utkoblingsprosessen er de to koblingshalvdelene kontaktfrie, slik at den drevne maskinen kan løpe ut uten slitasje – i motsetning til andre overbelastningssystemer.

• Degressiv karakteristikkurve
  Systemmomentet reduseres umiddelbart når koblingen frikobles, takket være den degressive karakteristikkurven til fjærskivene.

• Utkoblingsprosess
  Ingen krefter overføres til de tilkoblede maskinene under prosessen – kreftene forblir i sikkerhetskoblingssystemet.

• Høy repeteringsnøyaktighet
  Det forhåndsinnstilte frikoblingsmomentet oppnås med høy nøyaktighet, selv etter hyppige utkoblinger. Repeteringsnøyaktigheten er +/- 10 %.

• Fastpunktutkobling
  Koblingen kobler alltid inn i samme posisjon, takket være ansiktstanningen og faste merker.

• Slarkfri dreiemomentoverføring
  Dreiemomentet overføres formsluttende og uten slark ved hjelp av fullflate tannkontakt.

---

Produsert i Tyskland – brukt over hele verden

• Gummi og plast: en- og toskrueekstrudere

• Olje og gass: pumper, vifter, kompressorer, luftkondensatorer

• Energiproduksjon: luftkondensatorer, generatorer, kjøletårn

• Kjemi og farmasi: tørkere, meskekar, pumper og kompressorer, miksere, kjøletårn, omrørere, reaktorer

• Masse og papir: flishuggere, returpapir, våtdel, tørrdel, kalandere og sylindre, avløpsrenseanlegg

• Vann og avløp: luftere, skruepumper

• Mat og drikke: meskekar, reaktorer, omrørere, miksere

---

Visste du?

Frakoblingsmomentet stilles inn på fabrikken i henhold til kundens spesifikasjoner. Den aksiale bevegelsen til bryterringen kan brukes til å aktivere en grensebryter som umiddelbart slår av drivverket når koblingen frikobles.
